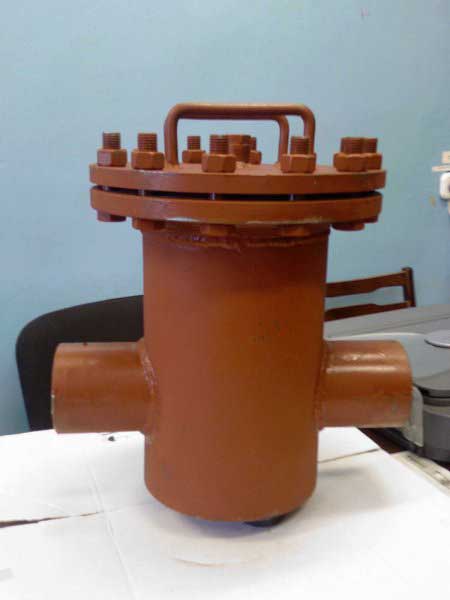

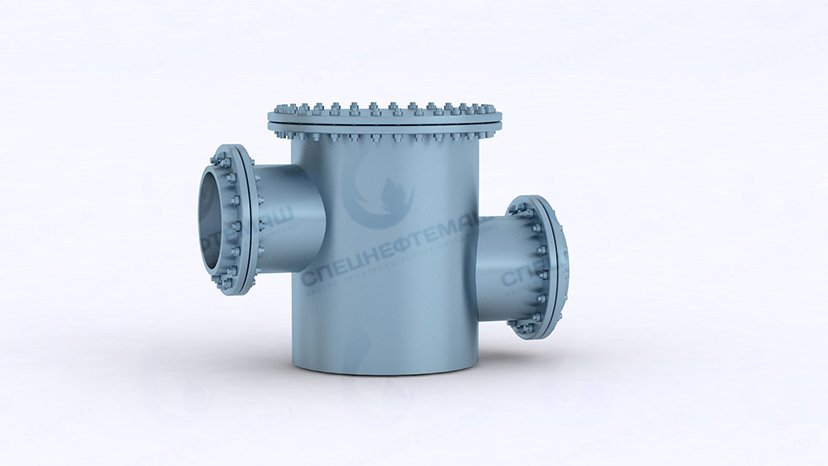

Фильтры сетчатые ФС
до 4,0 МПа
не более 9 баллов
ООО "НПО "Спецнефтемаш"
Типоразмеры в наличии:
Общее описание:
Фильтры сетчатые типа ФС предназначены для защиты от попадания инородных частиц в ответственные элементы трубопроводных систем: клапаны, форсунки, расходомеры и т.д. Фильтр устанавливается перед защищаемым элементом, улавливает и собирает посторонние частицы, содержащиеся в потоке. Степень очистки потока определяется размером ячеек в сетке фильтрующего элемента.
Фильтры сетчатые изготавливаются согласно ТУ 3615-001-24009276-2015.
Основные типы:
В зависимости от размеров фильтры выпускаются Y-образного и конусного типа.
Рабочая среда
- жидкие и газообразные среды, по отношению к которым материалы фильтра коррозионностойки.
Характеристики фильтров сетчатых ФС
Условный диаметр DN, мм: 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 500; 600.
Условное давление PN, кгс/см2 (МПа): 10 (1,0); 16 (1,6); 25 (2,5); 40 (4,0); 63 (6,3).
Материал корзины фильтра сетчатого: сталь 20, 10Г2, 09Г2С, 12X18H10T, 10Х17Н13М2Т.
Материал сетки фильтрующей: 08Х18Н10Т, 12Х18Н10Т, 12Х18Н9, 10Х17Н13М2Т.
Условное обозначение сетки фильтровой по ГОСТ 3187-76: П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68, П72, П76, П80, П90, П100, П120, П160, П200; С48, С56, С64, С72, С80, С90, С100, С120, С160, С200; СД32, СД40, СД48, СД56, СД64, СД72, СД80, СД120, СД160, СД200.
Материальное исполнение корпуса фильтра
Условное обозначение Материал корпуса фильтра сетчатого
- С Сталь 20
- ХЛ Сталь 10Г2, 09Г2С
- НЖ Сталь 08X18H10T, 10X18H10Т, 12X18H10T
- НМ Сталь 10Х17Н13М2Т
- ХМ Сталь 15Х5М
Диапазон температур рабочей среды (в зависимости от материального исполнения корпуса фильтра сетчатого) от минус 60 °С до плюс 450 °С.
Требования к сейсмичности площадки строительства
Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.
Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.
Структурная схема условного обозначения фильтра ФС:
ФС-А-Б-В-Г-Д-Е , где:
ФС - фильтр сетчатый;
А - конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI);
Б - условный диаметр DN, мм;
В - условное давление PN, кгс/см2 (МПа);
Г - условное обозначение сетки;
Д - материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения фильтра сетчатого
Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450 С - Фильтр сетчатый ФС-I-50-40-02-ХЛ-УХЛ(1) Т
Укажите условное обозначение в опросном листе и отправьте менеджерам нашей компании любым удобным способом, чтобы купить сетчатые фильтры с доставкой в Москву
